新聞中心
陽極電泳漆和陰極電泳漆有何區別
www.grecc.com.cn 化學鍍鎳--合航集團 2013-04-19 13:52
電鍍廠資訊：大家都知道，電泳涂裝將具有導電性的被涂物浸漬在裝滿水稀釋的、濃度比較低的電泳涂料槽液中作為陽極(或陰極)、在槽中另設置與其相對應的陰極(或陽極)，在兩極間通直流電，在被涂物上析出均一、水不溶的涂膜的一種涂裝方法。
根據被涂物的極性和電泳涂料的種類，電泳涂裝法可分為兩種。陽極電泳涂裝法：被涂物為陽極，所采用的電泳涂料是陰離子型(帶負電荷)。
陰極電泳涂裝法：被涂物為陰極，所采用的電泳涂料是陽離子型(帶正電荷).
這里簡單的寫下陽極電泳涂料和陰極電泳涂料的化學反應式，了解一下就可以，具體可參看電泳涂裝(電沉積)機理一節。
陽極電泳涂料(陰離子電沉積涂料)的化學反應：
陽極反應(被涂工件)
2H2O→4H++4e–+O2↑(電解)
Me→Men++ne-(陽極溶解)
RCOO—+H+→RCOOH↓(電沉積，樹脂，顏料樹脂的析出)
水溶性→水不溶性
nRC00—+Men+→(RCOO)nMe↓
陰極反應：
2H2O+2e→2OH—+2H2↑
R3NH++OH—→R3N+H2O
陰極電泳涂料(陽離子電沉積涂料)的化學反應：
陰極反應(被涂物)
2H2O+2e→2OH—+H2↑
R-NH++OH—→R-N↓+H2O
(水溶性→水不溶性)
陽極反應：
2H2O→4H++4e+O2↑
RCOO—+H+→RCOOH
電泳涂料是一種僅適用于電泳涂裝法的專用水溶性(或水乳化型)涂料，在水中能離解為
帶電荷的水溶性成膜聚合物，并在直流電電場的作用下泳向相反電極(被涂面)，在其表面上沉
積析出.根據所采用的電泳涂裝方法的不同(被涂物在電泳涂裝過程中所處極性不同).電泳涂料
可分為陽極電泳除料和陰極電泳涂料兩種.
(1)陽極電泳涂料：陽極電泳涂料用的成膜聚合物是陰離子型樹脂，常用的都是多羧基的聚臺物，中和劑為無機破或有機胺，如KOH、一乙醇胺、三乙醇胺、三乙胺等.陽極電泳涂料在水中離解成為陰離子聚合物，常用的有純酚醛陽極電泳涂料、聚丁二烯陽極電泳涂料、順酐化油陽極電泳涂料等。

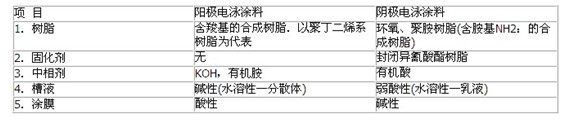

(2)陰極電泳涂料：陰極電泳涂料用的成膜聚合物是陽離子型樹脂，在樹脂骨架中含有多數的胺基.中和劑為有機酸，如甲酸、乙酸、乳酸等.陰極電泳涂料在水中離解成為陽離子的聚.合物，最常用的村脂有環氧樹脂和聚胺酯等.陽極電泳涂料和陰極電泳涂料組成的比較見下表.
陰極電泳涂料按一次泳涂膜厚尚可分為薄膜型(20um)和厚膜型(30—35um)兩種.一般以一次泳涂膜厚25um為分界。因調整工藝參數可控制厚膜型的膜厚，當薄膜型用.另外，厚膜型電泳涂料與原體系的薄膜型電泳涂料可隨意混溶.陰、陽極電泳涂科的組成
● 本文《陽極電泳漆和陰極電泳漆有何區別》來自合航集團官網,歡迎轉載.● 鏈接地址：http://www.grecc.com.cnhttp://www.grecc.com.cn/1942.html
深圳市合航五金電子有限公司www.grecc.com.cn位于深圳市寶安區沙井，是廣東地區最專業的陽極工廠之一。專業從事金屬表面處理，主要包括化學鍍鎳，陽極氧化，硬質陽極氧化等。工廠擁有完善的配套（拋光、噴砂、打磨），也擁有完善的化學實驗室與檢測室，擁有德國FicsherX光測厚儀、ROSH檢測分析儀、鹽霧試驗機等。能做到快速的交期，產品質量穩定有保證。，沙井氧化廠,化學鍍鎳，陽極氧化，硬質陽極氧化，二次陽極氧化，二次氧化，二次陽極，鋅鎳合金，鋁氧化等加工服務。
