新聞中心
喜訊：合航集團研發出磷酸陽極氧化工藝
www.grecc.com.cn 化學鍍鎳--合航集團 2013-04-23 09:06

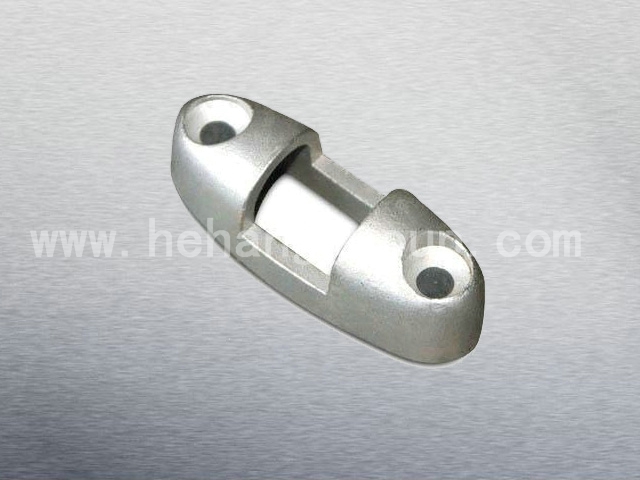

近日，合航集團工程部應惠普客戶的要求，專門開發了磷酸陽極氧化供應，產品通過了客戶的測試。客人設計的產品需要進行膠粘處理，其目的是加強膠粘的強度。
磷酸陽極氧化膜層的性能和用途是什么?
磷酸陽極氧化膜多孔，孔徑比較大，膜層厚度約2～5μm。在各種陽極氧化工藝中，作為鋁質零件膠接前的預處理，以磷酸陽極氧化膠接強度最高，因此磷酸陽極氧化常被用來對需膠接的鋁質零件進行陽極氧化處理。是一種非常特別的陽極氧化技術。
做膠接零件磷酸陽極氧化的工藝規范是什么?
鋁質零件膠接磷酸陽極氧化的工藝規范為：溶液成分
磷酸(H3P04) 100～140g／L；
溶液溫度 20～25℃：
電壓 l0～15V；
處理時間 8～22min。
在生產過程中應注意如下幾點：
陽極氧化過程中必須嚴格控制電壓，不得超過l5V。
陽極氧化過程中不得斷電，陽極化中止(停止供電)到清洗開始的時間間隔不得超過2．5min。
陽極氧化后干燥的溫度不得高于71℃。陽極氧化后的零件要保持清潔。
底膠必須在零件于燥后72h內進行涂覆。
● 本文《喜訊：合航集團研發出磷酸陽極氧化工藝》來自合航集團官網,歡迎轉載.● 鏈接地址：http://www.grecc.com.cnhttp://www.grecc.com.cn/hehanglinsuanyangjiyanghua.html
深圳市合航五金電子有限公司www.grecc.com.cn位于深圳市寶安區沙井，是廣東地區最專業的陽極工廠之一。專業從事金屬表面處理，主要包括化學鍍鎳，陽極氧化，硬質陽極氧化等。工廠擁有完善的配套（拋光、噴砂、打磨），也擁有完善的化學實驗室與檢測室，擁有德國FicsherX光測厚儀、ROSH檢測分析儀、鹽霧試驗機等。能做到快速的交期，產品質量穩定有保證。，沙井氧化廠,化學鍍鎳，陽極氧化，硬質陽極氧化，二次陽極氧化，二次氧化，二次陽極，鋅鎳合金，鋁氧化等加工服務。
